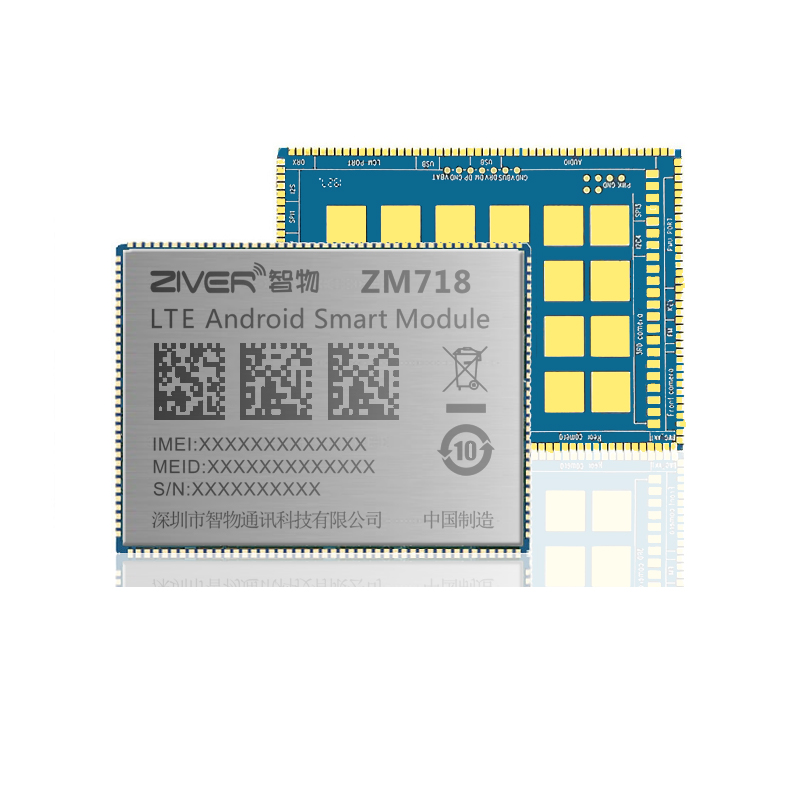

ZM718(MT6771)核心板模块

  ZM718(MT6771)核心板模块是贴片式模块,共有 172 PIN LCC + 21 PIN LGA 管脚。尺寸仅有 38.5mm × 52.5mm ×3.0mm,可以通过焊盘内嵌于各类 M2M 产品应用中,产品广泛应用于4G音视频传输、智能手持终端、智能车载设备、机器视觉与机器人、智能信息采集设备、智能POS收银机、安防监控、行业平板、医疗与工业设备以及其他行业应用设计等多种领域。

  ZM718(MTK6771)核心板模块采用12nm制程八核Cortex-A73+Coretex-A53、最高主频2.0GHZ 处理器,板载内存为 4GB+64GB(2GB+16GB、3GB+32GB),搭载Android 8.1/9.0操作系统。支持2.4G/5G双频WiFi、蓝牙4.2、GNSS(GPS/北斗/Glonass)、电源管理、充放电、音视频编解码等。提供丰富数据接口,包含LCM,Touch、Camera*2、USB、UART、I2C、SPI、I2S、ADC、Keypad、GPIOs等。可外接多种模块,包括3D人脸识别模组、NFC,一维二维扫描、RFID、指纹、刷卡、安全加密、身份识别、高频超高频模块、红外、以太网、车载雷达、OBD等等。




详细参数
图片集

基本参数
CPUZM718(MT6771)
12nm工艺制程八核处理器
4x ARM Cortex-A73 2.0GHz
4x ARM Cortex-A53 2.0GHz
GPUARM Mali-G72 MP3 @ 800MHz
AI 处理器Dual-core Mobile AI Processors
AI Accelerator, APU up to 500MHz
内存2GB LPDDR3(Optional 3G/4G)
16GB eMMC (Optional 32G/64G)
编解码视频解码:1080P @ 30FPS, H.264/H.265/VP9
视频编码:1080P @ 30FPS, H.264
无线连接
频段 LTE Cat-7,支持全球主流频段,默认国内频段*
2G  GSM: 850/900/1800/1900MHz
2G/3G   EVDO/CDMA: BC0
3G   TD-SCDMA: B34/B39
3G   WCDMA: B1/B2/B5(B6)/B8
4G   TDD-LTE Band: B38/B39/B40/B41
4G   FDD-LTE Band:B1(B4)/B2/B3/B5(B19)/B7/B8/B20(B12/B17)
网络连接WIFI:2.4GHz/5GHz双频段 支持802.11 a/b/g/n/ac, 支持AP热点
BT:Bluetooth 4.2
GNSS:GPS/北斗/Glonass/Galileo/QZSS,支持A-GPS
FM:支持FM Radio
接口信息
显示接口接口类型:MIPI DSI 4 lane x1 LCM
最大分辨率:FHD+ (2400*1080) 60fps
支持1-100寸显示屏,可扩展RGB/LVDS/EDP/HDMI接口
摄像头接口接口类型: MIPI CSI 4 lane x2 Camera
支持2路摄像头,最高支持32MP@30fps
支持HW Dual CAM双摄双录功能
音频接口扬声器*2(立体声喇叭)
麦克风*2(双麦降噪)
听筒
耳机
I2S*1
IO接口UART*2,最高速率961200bps
I2C*5,速率100K/400K/3.4Mbps(DMA)
SPI*2
PWM*5
EINT *10
ADC*1
Keypads(用户可自定义)
GPIOs若干(IO引脚可复用)
SDIO接口一路SD卡接口,支持热插拔
SIM卡接口支持双SIM卡,双卡双待
USB接口USB2.0,最高速率480Mbps
支持USB(OTG)
天线接口LTE_MAIN主集天线,LTE_DRX分集天线
WiFi/BT/GNSS天线,GNSS独立天线
其他特性
电源管理内置电源管理IC,支持充放电
操作系统Android 9.0或以上
工作环境输入电压3.5V~ 4.2V
工作温度:-20°C ~+70°C
配套开发板或底板工作
物理尺寸38.5*52.5*2.95mm


点击 下载ZM718(MTK6771)核心板规 格书
