AR智能眼镜的硬件结构主要由芯片、内存、摄像头、显示模块、光学组件、传感器、扬声器、麦克风和电池等多个部分组成。目前市面上的主流AR眼镜多采用Birdbath和光波导两种光学显示技术。其中，Birdbath方案因透光率较低且体积较大而逐渐被边缘化，而光波导技术凭借体积小巧和图像清晰度高，正成为未来的主流显示方案。

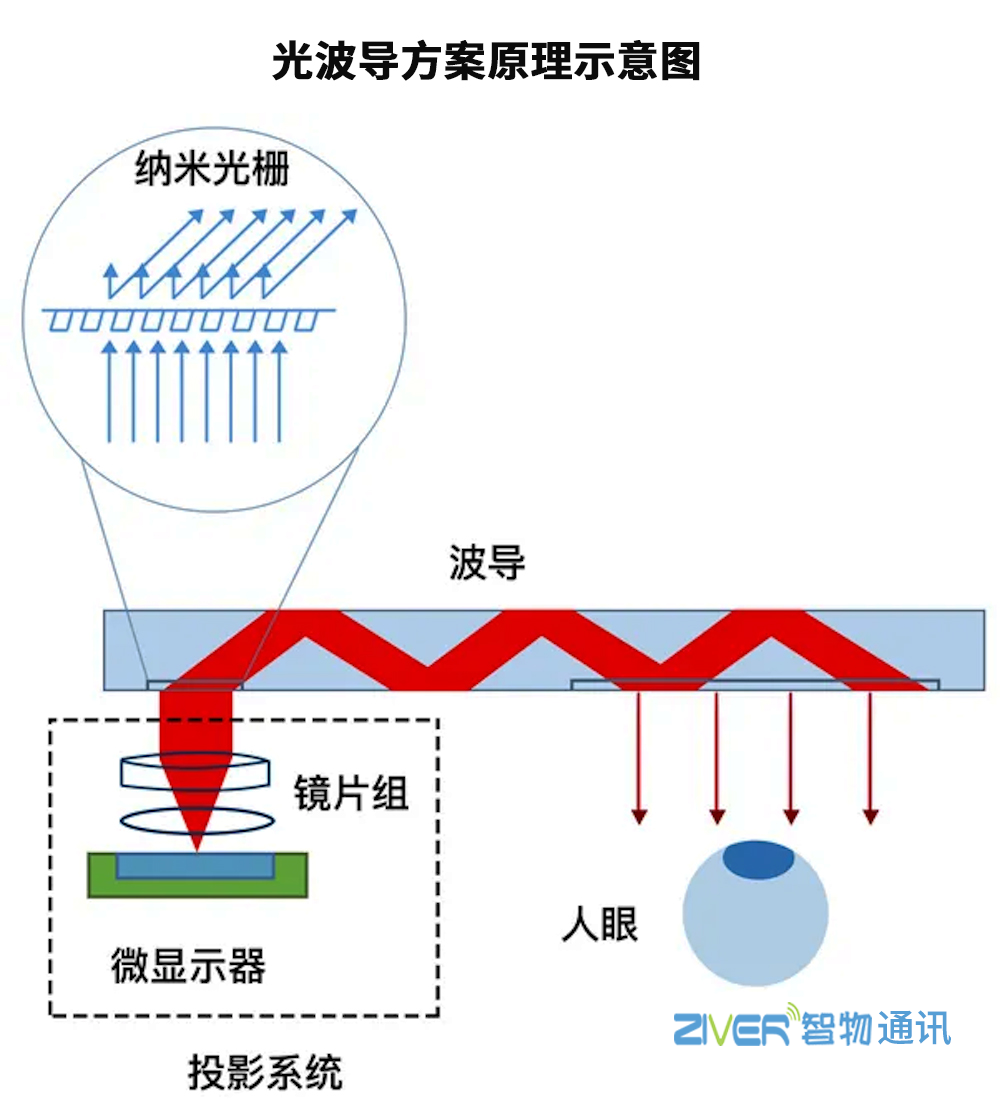

　　光波导显示系统由显示模组、波导片和耦合器三部分组成。光线在波导中以全反射的方式传输，最终准确地投射到用户眼中，实现清晰的视觉体验。

　　AR眼镜硬件方案

　　在处理器方面，AR眼镜搭载了联发科八核12纳米工艺芯片，主频达到2.0GHz，内嵌IMG GE8320 GPU，频率为650MHz。这种高度集成的系统级芯片(SoC)不仅减少了电路板的面积，也使得设备更加轻薄便携。配合4GB内存和64GB存储容量，这套配置在保证高性能的同时还能有效控制功耗，满足复杂的AR计算需求。

　　显示部分，AR眼镜通常采用Micro OLED结合光波导技术，配备双目全彩图像引擎，分辨率高达1920×1200，视场角(FOV)约50度，且入眼亮度支持40至600尼特的可调节范围，保证在不同环境下的视觉舒适度。音频方面配备了两个高保真扬声器和双高性能降噪麦克风阵列，确保语音交互清晰流畅。摄像头部分采用索尼1300万像素传感器，配合增强型的九轴传感器(陀螺仪、加速度计和磁力计)，能够实时捕捉用户的头部动作、运动状态及周围环境信息，丰富了交互方式和应用场景。

　　在网络连接方面，AR眼镜支持双频Wi-Fi和蓝牙5.0，提供多样且灵活的连接选项。同时内置GPS和北斗定位系统，实现精准的地理定位和数据传输，进一步增强了设备的联通性和实用性。

　　AR眼镜硬件方案参数

　　CPU：高通/联发科 6nm 八核 A76 主频2.2GHz

　　GPU：IMG GE8320

　　内存：标配4GB(RAM)+64GB(ROM)

　　系统：Android 11.0或以上

　　屏幕：双目索尼Micro OLED 屏幕，光波导(一体式设计)

　　FoV：50°视场角

　　传感器：IMU(9 轴传感器)、温度传感器、光线距离传感器

　　摄像头: 21MP高清摄像头，索尼感光传感器

　　喇叭：2个扬声器

　　麦克风：支持高性能降噪双麦克风

　　电池：800mAh/3.85V

　　网络连接：支持4G全网通，4G LTE-TDD B38/B39/B40/B41，4G LTE-FDD B1/B3/B5/B8

　　WiFi：支持 2.4G&5G 双频WIFI，支持802.11 a/b/g/n/ac

　　BT：支持BT 5.0

　　GNSS：可选支持GPS/北斗/Glonass 多星定位

　　I/O接口：Type-C接口
