4G低功耗音视频主板方案简介-应用于4G记录仪/无线视频传输设备

发布时间:2020-10-17    阅读量:999+

T7音视频安卓主板,我们又称为超小尺寸安卓主板,长宽只有40mm*55m。主板采用四核/八核64bit A53架构CPU,默认内置1G+8G/2G+16G内存,安卓6.0/7.0操作系统。主板内置4G全网通,WiFi/BT/GNSS(GPS/ Beidou)/FM,电源管理,音视频编解码等功能。主板提供显示屏、触摸屏、双路摄像头、麦克风、喇叭,USB、T卡、SIM卡、耳机座、4G/WIFI/BT/GPS天线等接口,同时预留了2路接口座,可以接出GPIO,中断,I2C,串口,SPI等I0口。

T7音视频主板可应用于4G智能手持终端,4G售卖机和广告机,4G音视频执法仪,4G智能安全帽,4G车载TBOX,野外4G监控,4G密拍设备以及其他行业应用设计等多种领域。

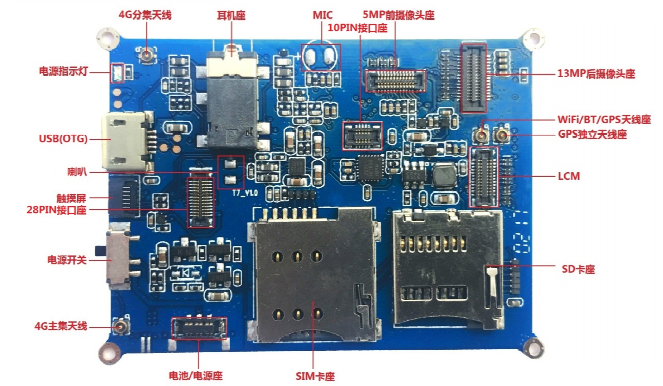

主板的接口说明:

4G音视频主板方案

4G音视频方案主板


28PIN接口座∶2路TTL串口,1路I2C,1路SPI,1路I25,4路按键口,多路电源输出,TTL/I2C/SPI/I2S都可复用为GPIO/中断。

10PIN接口座∶电源输出VBAT,电源地,四路GPIO(可复用中断)。


主板的主要特性:

1) 主板支持3.7-4.2V电池或者3A直流电源供电。主板上有电源开关,同时也支持上电自动开机功能。主板集成了充电IC和电量计,支持5V 1.5A的USB充电。

2) 主板集成显示屏触摸屏接口,最大支持1920*1080分辨率显示触摸屏。

3) 主板可支持前置摄像头500万,后置最高1600万摄像头。

4) 主板集成了SIM卡座,支持移动/联通/电信4G网络。SD最大可支持128G。

5) 主板集成4G主集、分集天线座,Wi-Fi/BT/GPS三合一天线座,GPS独立天线座。

6) 主板集成了喇叭,麦克风等音频功能接口。

7) 主板有两个扩展连接器,一个28PIN,另一个10PIN。

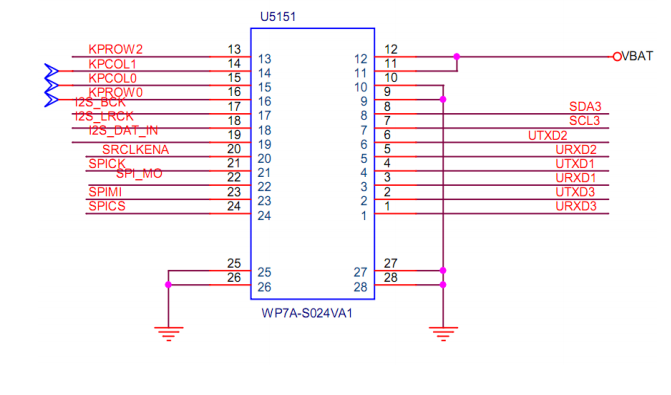

 其中28PIN接口座定义如下:包含3路UART(1.8V TTL),1路12c,1路SPI,1路工2s,VBAT(3.7-4.2V)电源输出。以上Io口电平为1.8v,皆可以复用为GPIO或者中断,按键。

4G音视频主板方案

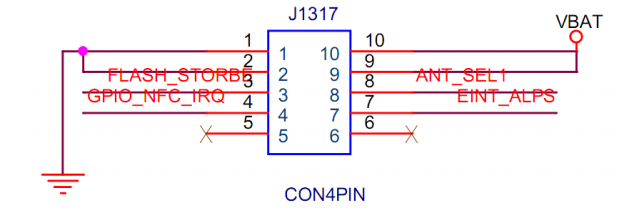

其中10PIN接口座定义如下:包含VBAT(3.7-4.2V)电源输出,和4路GPIO或中断。


4G音视频主板方案

主板规格参数::

芯片平台:

 联发科Mediatek

 四核/八核64bit Cortex-A53(64Bit)1.3GHZ

GPU:

 ARM Mali-T720 MP2 450MHZ

内存:

 1GB LPDDR3(Optional 2G/3G)

 8GB eMMC(Optional 16G/32G)

网络频段:

 移动/联通2G GSM: 900/180OMHz

 移动3GTD-SCDMA: 1900/20OOMHz

 联通3G WCDMA: 2100MHz

 移动/电信4G TDD-LTE Band: B38/B39/B40/B41

 联通/电信4GFDD-LTE Band: B1/B3

无线连接:

 WIFI: 2.4G(Optional 2.4/5G双模) 802.11 a/ b/g/n

 BT∶Bluetooth 4.0

 GNSS: GPS/A-GPS(Option Beidou/GLONASS)

 FM Radio

传感器:

 重力传感器,陀螺仪

充放电:

 支持4.2V Li-ion/Li-Poly供电

 包含Charger IC,支持USB 5V 1.5A充电

显示屏:

 预留接口:MIPI CSl 4 lane x1 LCM/Touch触摸屏

 分辨率:最高支持(1080*720)/FHD(1920*1080)

 LCM尺寸:不受限制

摄像头:

 预留接口:MIPI CSI 4 lane*2 Camera Interface

 像素大小:5MP前置/13MP后置

视频:

 编码格式:H264/MPEG-4/DIXV4 1080p/30fps

 解码格式:H264/H263/MPEG-4/DIXV41080p/30fps

Io接口:

 USB(OTG)*1

 UART*3

 SDIO*1(TF Card,最高支持128G)

 I2C*1

 SPI*1

 I2S*1

 GPIOs(其他IO皆可复用成GPIO)

音频:

 扬声器*1

 麦克风*2

 耳机*1

输入设备:

 按键(用户可定义)

 触屏

其他接口:

 开机键

 SIM卡

 WiFi/GPS/BT三合一天线座

 4G主集、分集天线座

 28PIN/10PIN连接器

尺寸规格:

 40mm*55mm*4.5mm



4G音视频主板方案

主板尺寸规格为:44mm * 55mm * 4.5mm,以上尺寸不包含USB座和耳机座突出来的高度。

欲了解本产品详细规格,技术咨询黄先生,电话微信 13682621830
