工业安卓屏一体机产品方案

发布时间:2020-10-07    阅读量:999+

K10G20工控机是深圳市智物通讯科技有限公司推出的一款4核心 Cortex-A53架构,主频达1.3GHz、具有高性能低能耗的工业控制板卡。

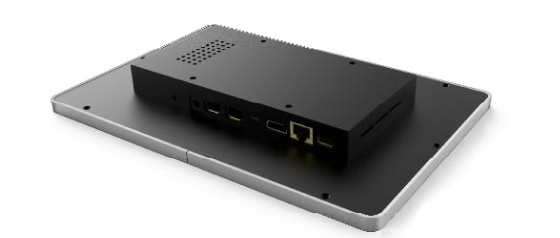

K10G20工控机产品尺寸

K10G20工控机产品外壳尺寸长*宽*高:250*170*33mm

K10G20功能特性说明:

主要参数:

参数 数据 描述
CPU处理器 MTK64位,四核1.3GHz ARM Coretex-A53架构
操作系统 Android 6.0 Adb root,内置magisk
运行内存(RAM) 2G EMCP封装
内部存储(ROM) 16G
GPU ARM Mali-T720 MP1 650MHZ

显示性能参数:

参数 数据 描述
尺寸 10.1寸
接口 MIPI
分辨率 1280x800 16:9
触摸屏 电容式 5点
亮度 350
视角 全视角 IPS

同时该设备提供多种外设接口,功能如下:

接口 数量 描述
电源 1路 DC5.5*2.1mm(12V,2A)
串口 4路TTL,2路RS232 RS232与2路TTL复用,
2路TTL是PH2.0MM-4P座子,
复用的接口在
PH2.0MM-10P*2座子里面
USB 2路HOST,1路DEVICE
音频接口 2路MIC,1路SPK SPK4欧3W(内置在盒子里面)
以太网 1路 10/100Mbps自适应网络接口
HDMI接口 1路
TF卡 1路 最大128G
SIM卡 2路 MIC SIM
CPIO口 13路 和串口共用一个座子
SPI 1路 和GPIO复用
ADC测试 1路 测试1.8V以内的电压
I2C 1路
4G主天线 1路 SAM头
4G分集天线 1路 SAM头
WIFI/BT/GPS三合一天线 1路 SAM头

电源要求:

工作电压:最小值(11V);典型值(12V);最大值(14V)

推荐使用优质12V/2A电源供电

K10G20硬件接口说明:

UART1、UART2、UART3、UART4这4路均经过电平转换,做过防静电处理。

另外UART3、UART4是RS232与TTL硬件复用(UART3、UART4要么用于RS232,要么用于TTL,两者不可同时使用)

UART1串口是调试接口,在启动时会有打印信息出现,开机后可作为普通串口使用。

USB-HOST接口:

K10G20已集成2路USB-HOST,这2路USB接口可以外接多种USB外设,例USB键盘鼠标、U盘、USB接口摄像头(支持UVC协议)等常用外设。

USB-DEVICE接口:

DEV接口是USB-DVICE接口。此接口只能用于系统烧写与ADB调试

此平台HOST和DEVICE不能同时使用,默认是HOST模式,使用device模式需要去打开一下开关。

音频接口:

2路MIC,1个SPK已经内置在盒子里面。

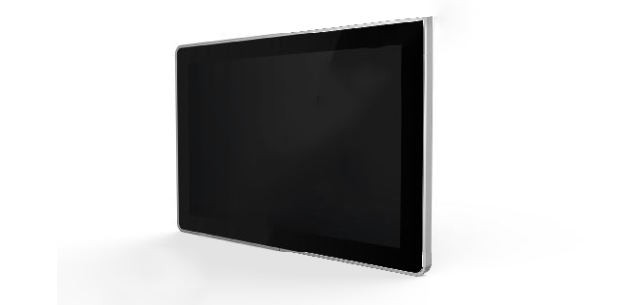

K10G20工控机产品

以太网:

K10G20通过RJ45引出一路百兆自适应以太网接口。如果要使用安卓的以太网,用户需要将网线插入ETH接口,然后通过设置打开以太网功能。默认的网是DHCP方式分配IP,如果要手动配置IP地址,可以在高级设置中配置。

HDMI:

HDMI是高清屏接口,4组差分线。即外壳丝印HDMI接口。用户可以外接多种尺寸的显示器。默认分辩率是1920*1080。

欲了解本产品详细规格,技术咨询黄先生,电话微信 13682621830
