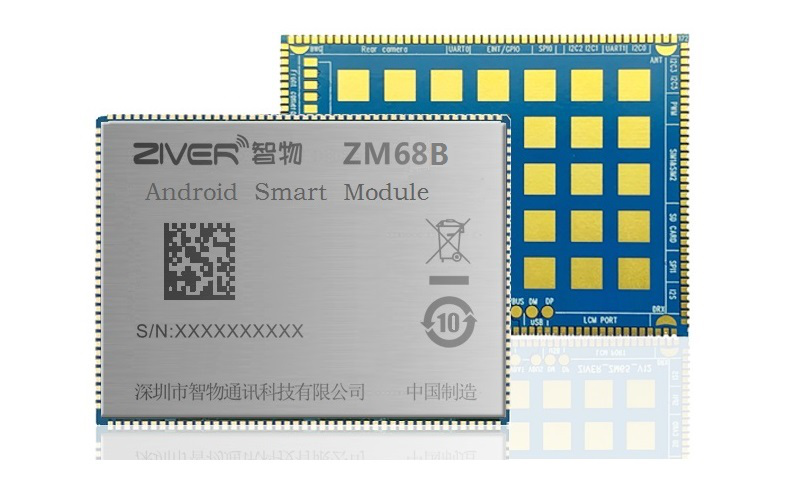

ZM68B(MT8175)核心板模块
产品概述和特点

产品型号:ZM68B(MT8175)

平      台:联发科 MTK8175 12nm 4x ARM Cortex-A53 2.0GHz

操作系统:Android 11或以上

GPU     :ARM Mali-G523EE MC1 @ 800MHz

APU     :(AI)AIE + VPU@624MHz

DSP音频:DPS HiFi4 @600MHZ

内      存:1GB LPDDR4(Optional 2G/3G/4G)

                8GB eMMC (Optional 16G/32G/64G)

网络连接:WIFI:2.4GHz/5GHz双频段

                 支持802.11 a/b/g/n/ac, 支持AP热点

                 LAN:以太网 MAC

                 BT:Bluetooth 5.0

                 GNSS:GPS/北斗/Glonass/Galileo/QZSS,支持A-GPS

                 FM:支持FM Radio

显示接口:接口类型:MIPI DSI 4 lane x1 LCM

                 LVDS/DPI(to HDMI)

                 支持FHD+显示分辨率

                 支持双显,可扩展RGB/EDP等显示屏

                 摄像头接口:接口类型:MIPI CSI 4 lanex2 Camera

                 支持2路摄像头,最高支持13MP@30fps

                 支持HW Dual CAM双摄双录功能

视频编解码:视频解码:1080P @ 60FPS, H.264, H.265 / HEVC, VP-9

                 视频编码:1080P @ 60FPS, H.264, H.265 / HEVC

音频接口:扬声器*2,麦克风*2,听筒,耳机,I2S/PCM*4,TDM

IO 接 口:UART*3,最高速率961200bps

                 I2C*4,速率100K/400K/3.4Mbps(DMA)

                 SPI*1

                 PWM*3

                 EINT *10

                 ADC*1

                 Keypads(用户可自定义)

                 GPIOs若干(IO引脚可复用)

SDIO接口:一路SD卡接口,支持热插拔

SIM卡接口:N/C

USB接口:USB2.0(OTG)*1,USB HOST*1

天线接口:WiFi/BT/GNSS天线,GNSS独立天线

电源管理:内置电源管理IC,支持充放电

物理特性:尺寸38.5*52.5*2.9mm

工作环境:输入电压3.5V~ 4.2V

                 工作温度:-20°C ~+70°C

                 配套开发板或底板工作
